软管接头

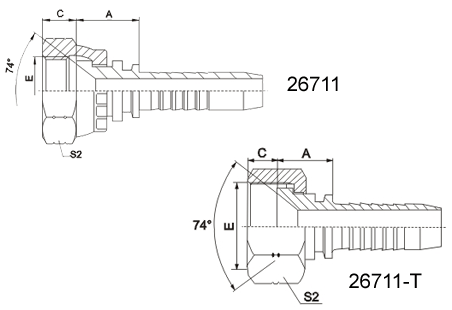

26711美制JIC内螺纹74° 内锥面

26711 美制JIC内螺纹74° 内锥面

代号 螺纹 E 软管 尺寸
公称内径 标号 A C S2
26711-04-03 7/16"X20 5 03 14.5 9 15
26711-04-04 7/16"X20 6 04 15 9 15
26711-05-04 1/2"X20 6 04 15.5 9.5 17
26711-05-05 1/2"X20 8 05 15.5 9.5 17
26711-05-06 1/2"X20 10 06 15.5 9.5 17
26711-06-04 9/16"X18 6 04 15.5 10.5 19
26711-06-05 9/16"X18 8 05 15.5 10.5 19
26711-06-06 9/16"X18 10 06 15.5 10.5 19
26711-06-08 9/16"X18 12 08 16 10.5 19
26711-08-06 3/4"X16 10 06 17.5 11 24
26711-08-08 3/4"X16 12 08 18 11 24
26711-08-10 3/4"X16 16 10 19.5 11 24
26711-10-08 7/8"X14 12 08 18.5 13 27
26711-10-10 7/8"X14 16 10 20 13 27
26711-10-12 7/8"X14 20 12 20 13 27
26711-12-10 1.1/16"X12 16 10 21.5 15 32
26711-12-12 1.1/16"X12 20 12 21.5 15 32
26711-12-16 1.1/16"X12 25 16 23 15 32
26711-14-12 1.1/16"X12 20 12 21.5 15 36
26711-16-16 1.5/16"X12 25 16 23 16 41
26711-16-20 1.5/16"X12 32 20 24 16 41
26711-12-08T 1.1/16"X12 12 08 19 15 32
26711-16-12T 1.5/16"X12 20 12 18.5 16 41
26711-20-16T 1.5/8"X12 25 16 23 17 50
26711-20-20W 1.5/8"X12 32 20 26 17 50
26711-24-20W 1.7/8"X12 32 20 26.5 20 55
26711-24-24W 1.7/8"X12 40 24 26.5 20 55
26711-32-24T 2.1/2"X12 40 24 27 23.5 75
26711-32-32T 2.1/2"X12 50 32 27 23.5 75
注:1.表中代号用于编织软管。 2.如需用于缠绕软管代号改为 26712-XX-XX.
