软管接头

20511公制内螺纹24° 锥带O形圈重系列

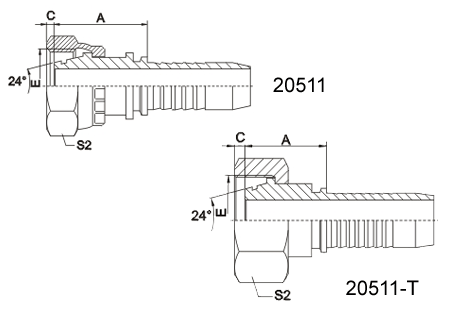

20511 公制内螺纹24° 锥带O形圈重系列

代号 螺纹 E 软管  管子外径  O型圈 尺寸
公称公径 标号 A C S2
20511-14-04 M14X1.5 6 04 6 O04.5X1.5 28.5 1.1 19
20511-16-04 M16X1.5 6 04 8 O06.5X1.5 29 1.5 22
20511-16-05 M16X1.5 8 05 8 O06.5X1.5 29 1.5 22
20511-18-06 M18X1.5 10 06 10 O08.0X1.5 29 2 24
20511-20-08 M20X1.5 12 08 12 O10.0X1.5 31.5 2.5 27
20511-22-08 M22X1.5 12 08 14 O11.0X2.0 31.5 2.5 27
20511-30-12 M30X2 20 12 20 O16.3X2.4 39 3 36
20511-18-04T M18X1.5 6 04 10 O08.0X1.5 26.5 2 22
20511-20-06T M20X1.5 10 06 12 O10.0X1.5 28.5 2.5 24
20511-22-06T M22X1.5 10 06 14 O11.0X2.0 28.5 2.5 27
20511-24-06T M24X1.5 10 06 16 O13.0X2.0 28.5 2.5 30
20511-24-08T M24X1.5 12 08 16 O13.0X2.0 30 3 30
20511-30-10T M30X2 16 10 20 O16.3X2.4 36 3 36
20511-36-12T M36X2 20 12 25 O20.3X2.4 36 3 41
20511-36-14T M36X2 22 14 25 O20.3X2.4 36 3 41
20511-42-12T M42X2 20 12 30 O25.3X2.4 40 5 50
20511-42-16T M42X2 25 16 30 O25.3X2.4 41 5 50
20511-52-20T M52X2 32 20 38 O33.3X2.4 44 6.5 60
20511-52-24T M52X2 40 24 38 O33.3X2.4 44 6.5 60
注：1.表中代号用于编织软管。 2.如需用于缠绕软管代号改为 20512-XX-XX
