软管接头

18611日本公制外螺纹60° 外锥面

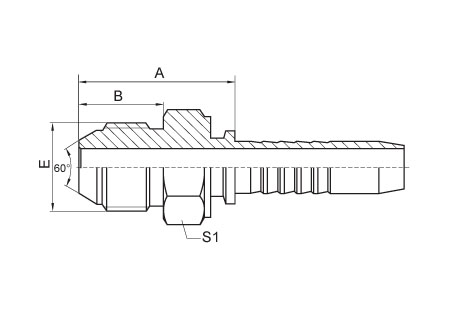

18611 日本公制外螺纹60° 外锥面

代号 螺纹 E 软管 尺寸
公称内径 标号 A B S1
18611-14-04 M14X1.5 6 04 29.5 17 17
18611-14-06 M14X1.5 10 06 29.5 17 17
18611-16-04 M16X1.5 6 04 30.5 18 17
18611-16-06 M16X1.5 10 06 30.5 18 17
18611-18-06 M18X1.5 10 06 30.5 18 19
18611-20-08 M20X1.5 12 08 35 20 22
18611-22-08 M22X1.5 12 08 35 20 24
18611-24-10 M24X1.5 16 10 39.5 21.5 27
18611-30-12 M30X1.5 20 12 45 26 32
18611-33-16 M33X1.5 25 16 50.5 30 36
18611-36-20 M36X1.5 32 20 55 33 38
18611-42-24 M42X1.5 40 24 60 36 46
注：1.表中代号用于编织软管。 2.如需用于缠绕软管代号改为 18612-XX-XX.
