软管接头

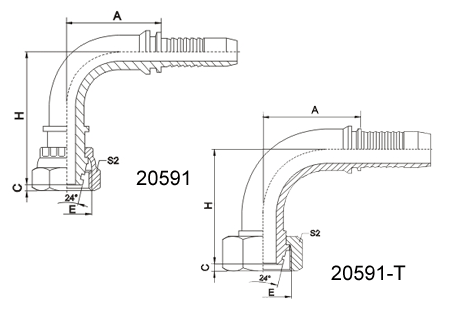

2059190° 公制内螺纹24° 锥带O形圈重系列

代号	螺纹 E	软管		管子外径	O型圈	尺寸
代号	螺纹 E	公称内径	标号	管子外径	O型圈	A	C	H	S2
20591-14-04	M14.X1.5	6	04	6	O04.5X1.5	30	1.1	47.5	19
20591-16-04	M16X1.5	6	04	8	O06.5X1.5	30	1.5	48	22
20591-16-05	M16X1.5	8	05	8	O06.5X1.5	33	1.5	51	22
20591-18-06	M18X1.5	10	06	10	O08.0X1.5	35.3	2	52.8	24
20591-20-08	M20X1.5	12	08	12	O10.0X1.5	41	2.5	61	27
20591-22-08	M22X1.5	12	08	14	O11.0X2.0	41	2.5	61	27
20591-24-10	M24X1.5	16	10	16	O13.0X2.0	56.5	2.5	67.5	30
20591-30-12	M30X2	20	12	20	O16.3X2.4	65.5	3	81	36
20591-18-05T	M18X1.5	8	05	10	O08.0X1.5	33	2	52.8	24
20591-20-06T	M20X1.5	10	06	12	O10.0X1.5	35.8	2.5	46.3	24
20591-22-06T	M22X1.5	10	06	14	O11.0X2.0	35.3	2.5	46.8	27
20591-24-08T	M24X1.5	12	08	16	O13.0X2.0	41	3	53	30
20591-30-10T	M30X2	16	10	20	O16.3X2.4	56.5	3	60.5	36
20591-36-12T	M36X2	20	12	25	O20.3X2.4	66.2	3	70	41
20591-36-14T	M36X2	22	14	25	O20.3X2.4	71.2	3	71	41
20591-42-16T	M42X2	25	16	30	O25.3X2.4	78	5	77.5	50
20591-52-20T	M52X2	32	20	38	O33.3X2.4	93	6.5	89	60
20591-52-24T	M52X2	40	24	38	O33.3X2.4	109.4	6.5	103	60
注：1.表中代号用于编织软管。 2.如需用于缠绕软管代号改为 20592-XX-XX.
