软管接头

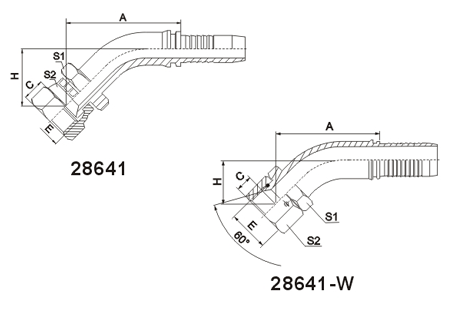

2864145° 日本公制外螺纹60° 内锥面

28641 45° 日本公制外螺纹60° 内锥面

代号 螺纹 E 软管 尺寸
公称内径 标号 A C H S1 S2
28641-14-04 M14X1.5 6 04 43.4 10.5 21.3 19 19
28641-16-05 M16X1.5 8 05 47.6 10 24.3 22 22
28641-18-06 M18X1.5 10 06 49.2 11.5 24.9 24 24
28641-22-06 M22X1.5 12 08 62.1 14 27.2 27 27
28641-24-10 M24X1.5 16 10 74.7 15 29.9 32 32
28641-30-12 M30X1.5 20 12 80.9 18.3 33.5 36 36
28641-33-16 M33X1.5 25 16 89.9 21.3 35.7 41 41
28641-36-20 M36X1.5 32 20 104.1 20 41.9 46 46
28641-42-24W M42X1.5 40 24 116.2 18.8 45.5 50 55
注：1.表中代号用于编织软管。 2.如需用于缠绕软管代号改为 28642-XX-XX.
