软管接头

10311公制外螺纹平面O形圈密封

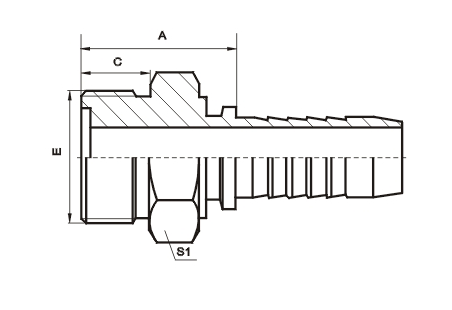

10311 公制外螺纹平面O形圈密封

代号 螺纹 E 软管 尺寸
公称内径 标号 A C S1
10311-12-04 M12X1.25 6 04 22.5 10 14
10311-14-04 M14X1.5 6 04 23.5 11 17
10311-16-04 M16X1.5 6 04 23.5 11 17
10311-16-05 M16X1.5 8 05 23.5 11 17
10311-16-06 M16X1.5 10 06 23.5 11 17
10311-18-06 M18X1.5 10 06 23.5 11 19
10311-22-05 M22X1.5 8 05 27 12 22
10311-22-06 M22X1.5 10 06 26 12 22
10311-22-08 M22X1.5 12 08 26.5 12 22
10311-27-10 M27X1.5 16 10 31.5 13 27
10311-30-12 M30X1.5 20 12 33.5 14 32
10311-36-12 M36X2 20 12 35.5 16 38
10311-36-14 M36X2 22 14 35.5 16 38
10311-39-16 M39X2 25 16 39 16 41
10311-45-20 M45X2 32 20 44.5 20 46
10311-52-24 M52X2 40 24 47.5 22 55
10311-64-32 M64X2 50 32 52.5 27 65
注:1.表中代号用于编织软管。 2.如需用于缠绕软管代号改为 10312-XX-XX
