软管接头

10511公制外螺纹24°内锥面重系列

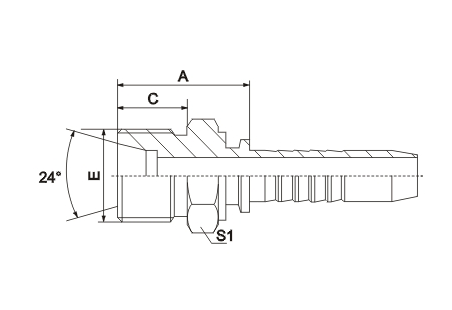

10511 公制外螺纹24°内锥面重系列

代号  螺纹 E 软管 管子外径 尺寸
公称内径 标号 A C S1
10511-14-04 M14X1.5 6 04 6 24.1 12 14
10511-16-04 M16X1.5 6 04 8 26.5 12 17
10511-18-04 M18X1.5 6 04 10 26.5 12 19
10511-20-05 M20X1.5 8 05 12 27 12 22
10511-20-06 M20X1.5 10 06 12 26.5 12 22
10511-22-05 M22X1.5 8 05 14 30.5 14 24
10511-22-06 M22X1.5 10 06 14 30.5 14 24
10511-22-08 M22X1.5 12 08 14 31 14 24
10511-24-08 M24X1.5 12 08 16 31.5 14 27
10511-30-10 M30X2 16 10 20 36 16 32
10511-30-12 M30X2 20 12 20 36 16 32
10511-36-12 M36X2 20 12 25 40.5 18 41
10511-36-16 M36X2 25 16 25 41.5 18 38
10511-42-16 M42X2 25 16 30 44 20 46
10511-42-20 M42X2 32 20 30 45 20 46
10511-52-20 M52X2 32 20 38 50 22 55
注：1.表中代号用于编织软管。 2.如需用于缠绕软管代号改为 10512-XX-XX
