过渡接头

1DH公制外螺纹柱端ISO6149

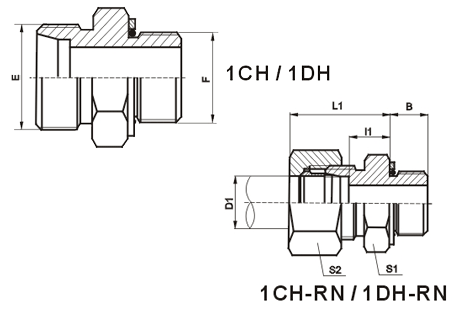

1DH 公制外螺纹柱端ISO6149

代号 螺纹 管子外径 O形圈 尺寸 压力等级
E F B l1 L1 S1 S2
1DH-14 M14X1.5 M14X1.5 6 O11.3X2.4 11 15 28 19 17 63
重系列
1DH-14-12 M14X1.5 M12X1.5 6 O09.3X2.4 11 13 28 17 17
1DH-16-14 M16X1.5 M14X1.5 8 O11.3X2.4 11 15 30 19 19
1DH-18-16 M18X1.5 M16X1.5 10 O13.3X2.4 11.5 15 31 22 22
1DH-20-14 M20X1.5 M14X1.5 12 O11.3X2.4 11 15 31 22 24
1DH-20-16 M20X1.5 M16X1.5 12 O13.3X2.4 11.5 15 31 22 24
1DH-20-18 M20X1.5 M18X1.5 12 O15.3X2.4 12.5 17 33 24 24
1DH-20-22 M20X1.5 M22X1.5 12 O19.3X2.4 13 17.5 35 27 30
1DH-24-22 M24X1.5 M22X1.5 16 O19.3X2.4 13 18..5 37 27 30 40
重系列
1DH-30 M30X2 M30X2 20 O26.5X3.0 16 20.5 42 36 36
1DH-30-27 M30X2 M27X2 20 O23.5X3.0 16 20.5 42 32 36
1DH-30-33 M30X2 M33X2 20 O29.5X3.0 16 22.5 42 41 36
1DH-36-27 M36X2 M27X2 25 O23.5X3.0 16 23 47 41 46
1DH-36-33 M36X2 M33X2 25 O29.5X3.0 16 23 47 41 46
1DH-42 M42X2 M42X2 30 O38.5X3.0 16 23.5 50 50 50
1DH-42-48 M42X2 M48X2 30 O44.5X3.0 17.5 26.5 52 55 50
注：如需带卡套及卡套螺母整套订货，则请在代号后加“RN”，1DH-20-18RN
