过渡接头

AC三通接头

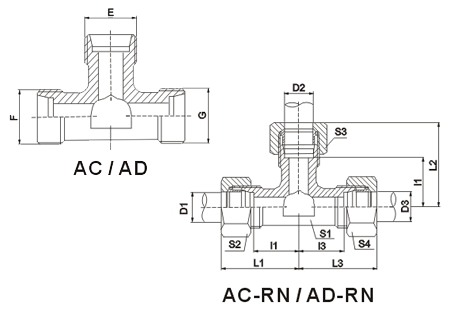

AC 三通接头

代号 螺纹 管子外径 尺寸 压力等级
E,F,G D1,D2,D3 l1,l2,l3 L1,L2,L3 S1 S2,S3,S4
AC-08 M8X1 4 11 21 9 10 10轻系列
AC-10 M10X1 5 9.5 21 9 12
AC-10A M10X1 6 9.5 21 9 12
AC-12A M12X1 8 11.5 23 12 14
AC-12 M12X1.5 6 12 27 12 14 25轻系列
AC-14 M14X1.5 8 14 29 12 17
AC-16 M16X1.5 10 15 30 14 19
AC-18 M18X1.5 12 17 32 17 22
AC-22 M22X1.5 15 21 36 19 27
AC-26 M26X1.5 18 23.5 40 24 32
AC-30 M30X2 22 27.5 44 27 36 16轻系列
AC-36 M36X2 28 30.5 47 36 41
AC-45 M45X2 35 34.5 56 41 50
AC-52 M52X2 42 40 63 50 60
注：如需带卡套及卡套螺母整套订货，则请在代号后加“RN”，AC-30RN
