过渡接头
XD四通接头

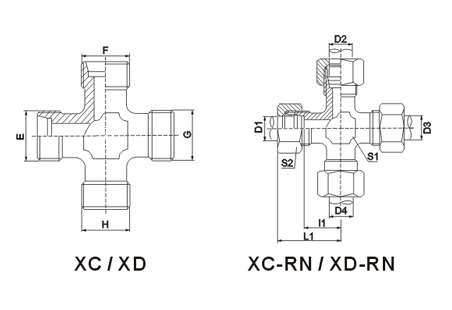

XD 四通接头
| 代号 | 螺纹 | 管子外径 | 尺寸 | 压力等级 | |||
|---|---|---|---|---|---|---|---|
| E,F,G，H | D1,D2,D3，D4 | l1 | L1 | S1 | S2 | ||
| XD-14 | M14X1.5 | 6 | 16 | 31 | 12 | 17 | 63重系列 |
| XD-16 | M16X1.5 | 8 | 17 | 32 | 14 | 19 | |
| XD-18 | M18X1.5 | 10 | 17.5 | 34 | 17 | 22 | |
| XD-20 | M20X1.5 | 12 | 21.5 | 38 | 17 | 24 | |
| XD-22 | M22X1.5 | 14 | 22 | 40 | 19 | 27 | |
| XD-24 | M24X1.5 | 16 | 24.5 | 43 | 24 | 30 | 40重系列 |
| XD-30 | M30X2 | 20 | 26.5 | 48 | 27 | 36 | |
| XD-36 | M36X2 | 25 | 30 | 54 | 36 | 46 | |
| XD-42 | M42X2 | 30 | 35.5 | 62 | 41 | 50 | |
| XD-52 | M52X2 | 38 | 41 | 72 | 50 | 60 | 31.5重系列 |
| 注：如需带卡套及卡套螺母整套订货，则请在代号后加“RN”， XD-30RN | |||||||
-
