软管接头

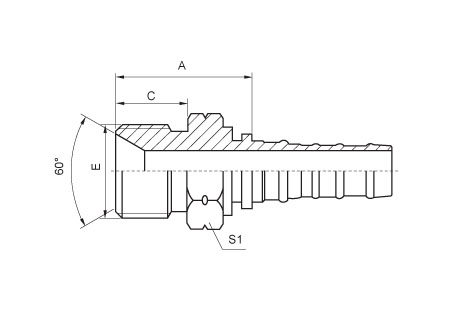

12613英管外螺纹60° 内锥面
12613 英管外螺纹60° 内锥面
| 代号 | 软管 | 尺寸 | ||||
|---|---|---|---|---|---|---|
| 公称内径 | 标号 | L | ||||
| 15613-12-12 | Z3/4"X14 | 20 | 12 | 37.5 | 19.5 | 30 |
| 15613-16-16 | Z1"X11.5 | 25 | 16 | 45.9 | 25.5 | 38 |
| 15613-20-20 | Z1.1/4"X11.5 | 32 | 20 | 51.3 | 26.5 | 46 |
| 15613-24-24 | Z1.1/2"X11.5 | 40 | 24 | 54.2 | 27.5 | 50 |
| 15613-32-32 | Z2"X11.5 | 50 | 32 | 56.5 | 27.5 | 65 |
