软管接头

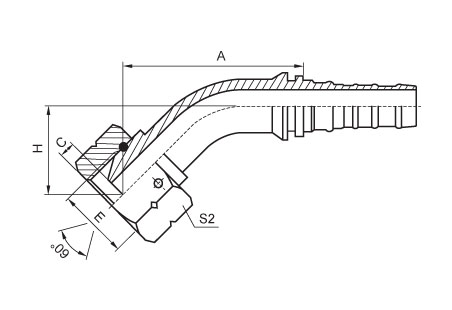

22643-W45° 英管内螺纹60° 外锥面
22643-W 45° 英管内螺纹60° 外锥面
| 代号 | 螺纹 E | 软管 | 尺寸 | ||||
|---|---|---|---|---|---|---|---|
| 公称内径 | 标号 | A | C | H | S2 | ||
| 22643-12-12W | G3/4"X14 | 20 | 12 | 88.3 | 10.9 | 32.5 | 32 |
| 22643-16-16W | G1"X11 | 25 | 16 | 99.3 | 11.7 | 32.9 | 41 |
| 22643-20-20W | G1.1/4"X11 | 32 | 20 | 112.9 | 11 | 37.9 | 50 |
| 22643-24-24W | G1.1/2"X11 | 40 | 24 | 131 | 13 | 45.5 | 55 |
| 22643-32-32W | G2"X11 | 50 | 32 | 154.7 | 16 | 52.7 | 70 |
