软管接头
10513公制外螺纹24° 内锥面重系列

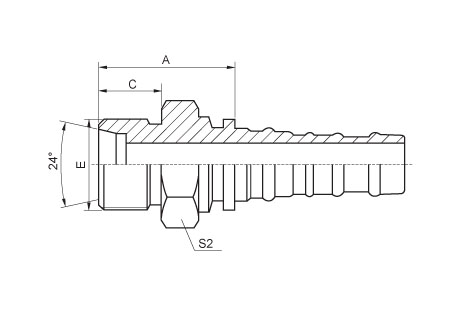

10513 公制外螺纹24° 内锥面重系列
| 代号 | 螺纹 E | 软管 | 管子外径 | 尺寸 | |||
|---|---|---|---|---|---|---|---|
| 公称内径 | 标号 | A | C | S2 | |||
| 10513-36-12 | M36X2 | 20 | 12 | 25 | 43.5 | 20 | 38 |
| 10513-42-16 | M42X2 | 25 | 16 | 30 | 46.4 | 20 | 46 |
| 10513-52-20 | M52X2 | 32 | 20 | 38 | 52.8 | 22 | 55 |
| 代号 | 螺纹 E | 软管 | 管子外径 | 尺寸 | |||
|---|---|---|---|---|---|---|---|
| 公称内径 | 标号 | A | C | S2 | |||
| 10513-36-12 | M36X2 | 20 | 12 | 25 | 43.5 | 20 | 38 |
| 10513-42-16 | M42X2 | 25 | 16 | 30 | 46.4 | 20 | 46 |
| 10513-52-20 | M52X2 | 32 | 20 | 38 | 52.8 | 22 | 55 |
