软管接头
2059390° 公制内螺纹24° 锥带O形圈重系列

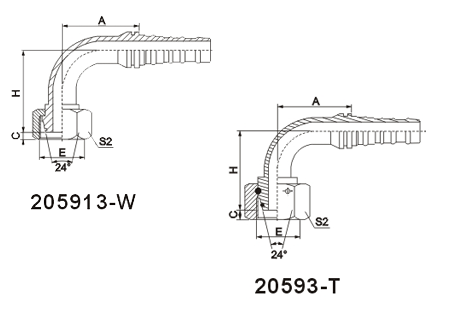

20593 90° 公制内螺纹24° 锥带O形圈重系列
| 代号 | 螺纹 E | 软管 | 管子外径 | O型圈 | 尺寸 | ||||
|---|---|---|---|---|---|---|---|---|---|
| 公称内径 | 标号 | A | C | H | S2 | ||||
| 20593-36-16W | M36X2 | 25 | 16 | 25 | O20.3X2.4 | 88.9 | 3.2 | 79.5 | 46 |
| 20593-42-16W | M42X2 | 25 | 16 |
30 |
O25.3X2.4 | 88.9 | 5 | 80.5 | 50 |
| 20593-42-20W | M42X2 | 32 | 20 | 30 | O25.3X2.4 | 105.8 | 5 | 91.5 | 50 |
| 20593-52-24W | M52X2 | 40 | 24 | 38 | O33.3X2.4 | 124.2 | 6.5 | 104.5 | 60 |
| 20593-36-12T | M36X2 | 20 | 12 | 25 | O20.3X2.4 | 74.5 | 3.2 | 67.8 | 46 |
| 20593-52-20T | M52X2 | 32 | 20 | 38 | O33.3X2.4 | 105.8 | 6.5 | 86.5 | 60 |
