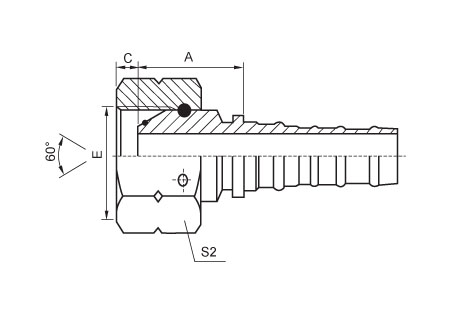

22613-ORW英管内螺纹60° 外锥面O形圈
22613-ORW 英管内螺纹60° 外锥面O形圈
| 代号 | 螺纹 E | 软管 | O型圈 | 尺寸 | |||
|---|---|---|---|---|---|---|---|
| 公称内径 | 标号 | A | C | S2 | |||
| 22613-12-12ORW | G3/4"X14 | 20 | 12 | O171 | 26.5 | 10.9 | 32 |
| 22613-16-16ORW | G1"X11 | 25 | 16 | O221 | 30.4 | 11.7 | 41 |
| 22613-20-20ORW | G1.1/4"X11 | 32 | 20 | O291 | 35.8 | 11 | 50 |
| 22613-24-24ORW | G1.1/2"X11 | 40 | 24 | O351 | 36.7 | 14 | 55 |
