一体式接头
20491-RW90°公制内螺纹24° 锥带O形圈轻系列

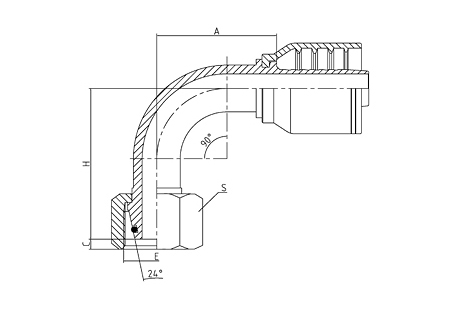

20491-RW 90°公制内螺纹24° 锥带O形圈轻系列
| 代号 | E | 胶管 | 管子外径 | O | 尺寸 | |||
|---|---|---|---|---|---|---|---|---|
| 螺纹 | 公称内径 | 标号 | O形圈 | A | S | S | ||
| 20491-14-04RW | M14X1.5 | 6 | 04 | 8 | O6X1.5 | 32 | 17 | 29 |
| 20491-16-04RW | M16X1.5 | 6 | 04 | 10 | O8X1.5 | 32 | 22 | 29 |
| 20491-16-05RW | M16X1.5 | 8 | 05 | 10 | O8X1.5 | 33 | 22 | 37 |
| 20491-18-06RW | M18X1.5 | 10 | 06 | 12 | O10X1.5 | 36.5 | 24 | 42 |
| 20491-22-08RW | M22X1.5 | 13 | 08 | 15 | O12X2 | 43.5 | 27 | 49.5 |
| 20491-26-10RW | M26X1.5 | 16 | 10 | 18 | O15X2 | 55 | 32 | 56.5 |
| 20491-30-12RW | M30X2 | 19 | 12 | 22 | O20X2 | 63 | 36 | 64 |
| 20491-36-16RW | M36X2 | 25 | 16 | 28 | O26X2 | 74 | 41 | 76 |
| 20491-45-20RW | M45X2 | 32 | 20 | 35 | O32X2.5 | 91.5 | 50 | 86 |
| 20491-52-24RW | M52X2 | 38 | 24 | 42 | O38X2.5 | 109 | 60 | 101 |
| 注：1表中代号用于编织软管。2、如需用于缠绕软管代号改为 S20492-XX-XXRW. | ||||||||
