软管接头

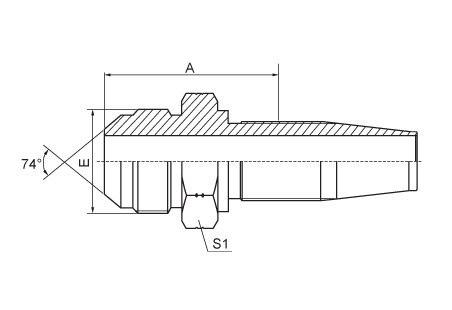

16718-R5美制JIC外螺纹74° 外锥面
16718-R5 美制JIC外螺纹74° 外锥面
| 代号 | 螺纹 E | 软管标号 | 尺寸 | |
|---|---|---|---|---|
| A | S1 | |||
| 16718-04-04（R5） | 7/16"X20 | 04 | 29 | 12 |
| 16718-06-05（R5） | 9/16"X18 | 05 |
31 |
17 |
| 16718-06-06（R5） | 9/16"X18 | 06 | 32 | 17 |
| 16718-08-06（R5） | 3/4"X16 | 06 | 34.7 | 22 |
| 16718-08-08（R5） | 3/4"X16 | 08 | 38 | 22 |
| 16718-10-10（R5） | 7/8"X14 | 10 | 40.5 | 24 |
| 16718-12-12（R5） | 1.1/16"X12 | 12 | 45.5 | 30 |
| 16718-16-16（R5） | 1.5/16"X12 | 16 | 44 | 36 |
| 16718-20-20（R5） | 1.5/8"X12 | 20 | 49.5 | 46 |
| 16718-24-24（R5） | 1.7/8"X12 | 24 | 52.5 | 50 |
